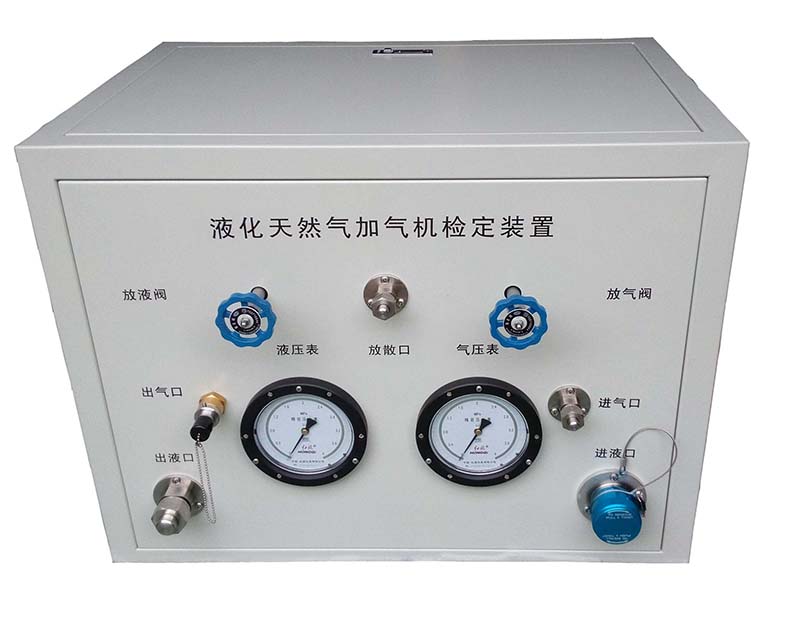

XA-JQL型液化天然氣加氣機檢定裝置

XA-JQL型液化天然氣加氣機檢定裝置

1 主要特點

     液化天然氣（LNG）加氣機，是將LNG加注到LNG汽車儲氣瓶的一種超低溫計量設備。ZH-JQL型LNG加氣機檢定裝置是河北中航檢測技術服務有限公司科研項目成果，是在吸收、借鑒國內外先進技術的基礎上，研制的具有完全自主知識產權的LNG加氣機檢定裝置。

    LNG加氣機檢定裝置主要由數據采集系統、LNG質量流量計、加氣、回氣管路系統、電控系統等幾部分組成。LNG加氣機檢定裝置具有高度的自動化、完備的檢測功能、高準確度及高度的可靠性能，其參照的技術指標和試驗方法主要有NFPA57-2002《汽車用液化天然氣（LNG）供氣系統標準》、NFPA59A-2001《液化天然氣（LNG）生產，儲存和裝卸標準》等技術標準以及JJG1114-2015《液化天然氣（LNG）加氣機國家計量檢定規程》。

2 主要用途

 BZ-JQL型LNG加氣機檢定裝置適用于計量部門對LNG加氣機開展型式試驗、首次檢定、后續檢定和使用中檢驗，適合于LNG加氣機生產企業對LNG加氣機進行整機出廠檢定，也是作為即將出臺的《液化天然氣（LNG）加氣機國家計量檢定規程》的配套檢定裝置。

3 技術指標

4 組成及功能

    LNG加氣機檢定裝置主要由以下幾部分組成：

   （1）數據采集系統；

   （2）防爆電源等電氣系統；

   （3）LNG質量流量計；

   （4）機殼、閥門及管路系統，低溫安全閥、低溫截止閥、金屬軟管、加氣槍、回氣槍、加氣槍座、回氣槍座、低溫工藝管道等。

      LNG加氣機檢定裝置既可用來對LNG加氣機進行整機檢定，也可以對LNG加氣機的液相流量計進行單獨檢定。

檢定裝置的管理系統從功能上可分為整機檢定、液相流量計單獨檢定、檢定參數設置、數據庫管理與維護、檢定證書打印等幾部分。
